煉焦化學工業是煤炭化學工業的一個重要部分。在高溫?zé)捊惯^(guò)程中除了可以獲得大量焦炭還可能回收到一些化學產品。通過對煉焦過程中產生的化學產品進行回收、加工提取焦油、氨、萘、硫化氫、粗苯等產品之后，還可以獲得大量?jī)艚範t煤氣。

我國是世界焦炭產量大的國家，2010 年焦炭產量為 3.8 億噸，約占世界焦炭總產量的 60%，因此產生的焦?fàn)t煤氣量巨大。對于高效、合理地利用它，莫過于已經問世多年的焦?fàn)t煤氣制甲醇技術了，那么對于甲醇的制備過程，紅外熱像儀能起到怎樣的作用呢？

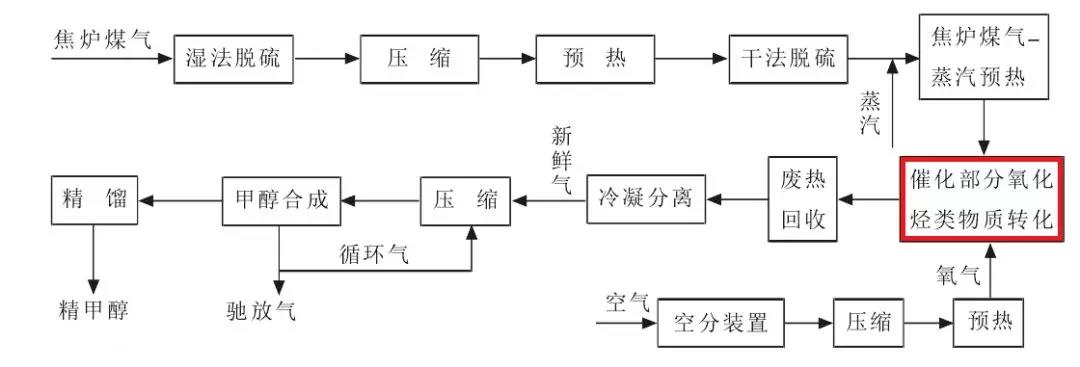

                                                   ↑焦?fàn)t煤氣制甲醇工藝流程示意圖

焦?fàn)t煤氣通過冷凝鼓風、電捕、脫硫、脫氨、脫苯，送出界區、進入鋼制的轉化爐，在轉化爐管內，完成重要的一步：配合催化劑對焦?fàn)t煤氣進行高溫氧化。在這個過程中，對轉化爐管的溫度控制直接影響著甲醇的轉化效率。

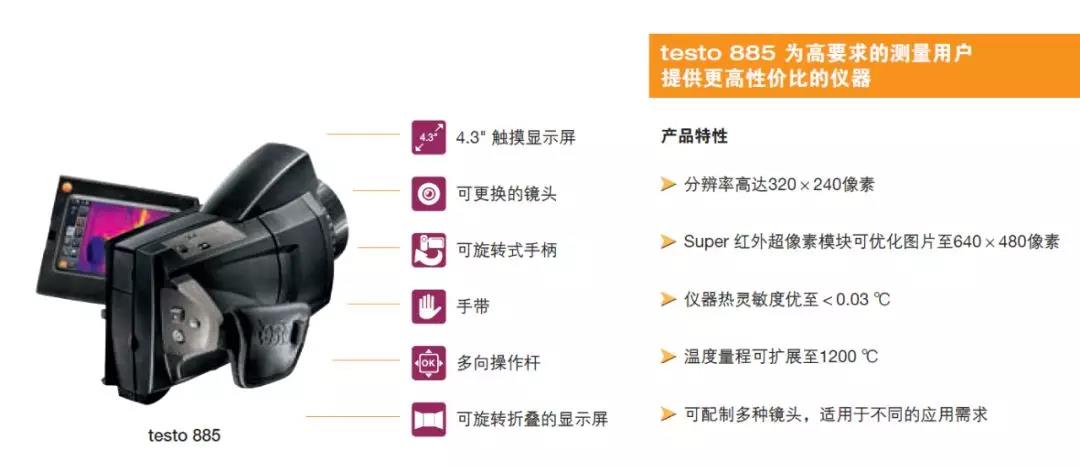

↑TESTO 885 紅外熱像儀

北京菲爾伯環境科技有限公司自成立起二十多年以來，一直致力于為高耗能企業及研究院所提供的解決方案，是德國德圖TESTO的代理商。此次，攜TESTO 885 紅外熱像儀，配合監測焦?fàn)t煤氣制甲醇的生產過程。坐標山西某化學品公司：

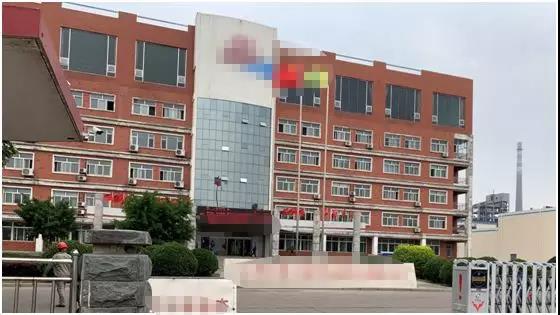

↑某化學品公司

某化學品公司項目是在原30萬噸/年焦?fàn)t氣制甲醇項目的基礎上進行改、擴建而成的焦?fàn)t氣高效利用制化學品項目。

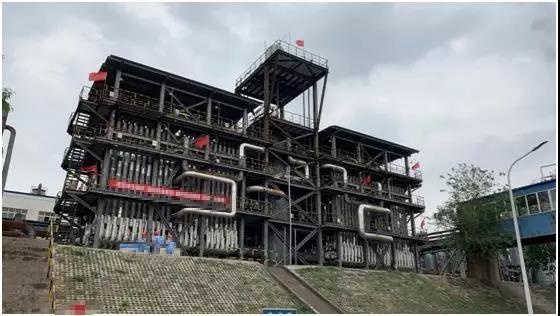

↑轉化爐

來自經脫硫的焦?fàn)t煤氣與廢熱鍋爐來的蒸汽混合，進入焦?fàn)t煤氣預熱器，再經預熱路預熱到660℃后進入轉化爐。來自空分裝置的氧氣加入安全蒸汽后經預熱爐預熱到300℃，進入焦?fàn)t轉化爐，在催化劑的作用下，轉化為滿足甲醇合成的原料氣。

據現場技術人員了解，過程中重要的即轉化爐及爐管路的溫度控制：溫度低了影響轉化效率；溫度高了則浪費了熱能，無形中增加成本。對于該廠年30萬噸的量級來說，溫度控制的重要性可想而知。

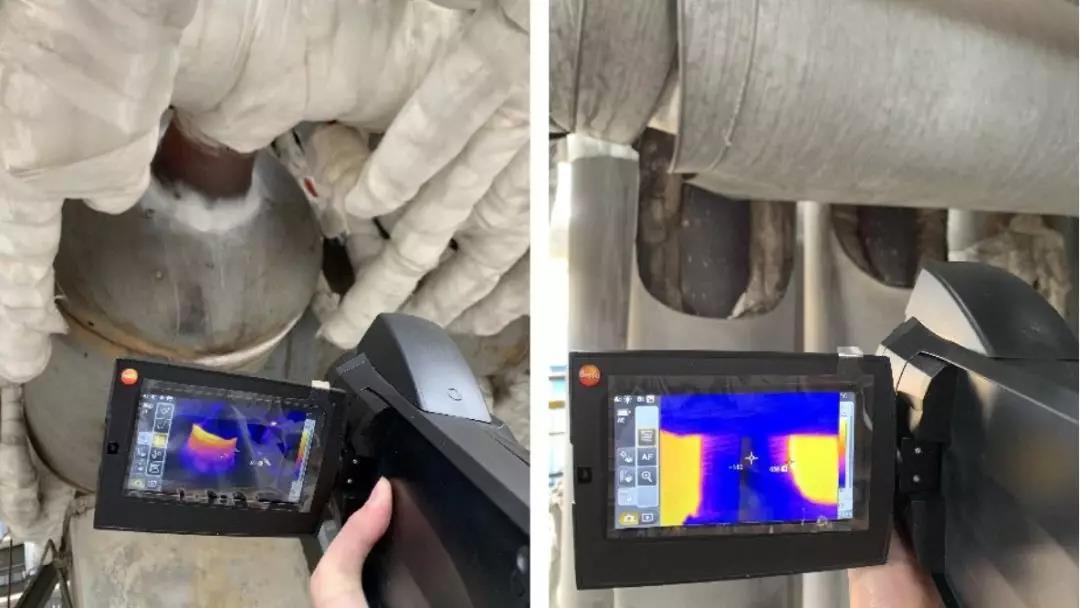

↑TESTO 885 紅外熱像儀對轉化爐管進行測量

2004年世界套投產成功的焦?fàn)t煤氣制甲醇裝置在云南曲靖落成，年產8萬噸甲醇。焦?fàn)t煤氣制甲醇裝置配套使用在線式K型熱電偶進行測試，并使用紅外測溫槍進行日常監測。

在線式K型熱電偶長時間測量會隨時間產生漂移，同時由于焦?fàn)t煤氣氣體成分復雜，影響熱電偶使用壽命。熱電偶是半安裝，但轉化爐溫度較高，運維比較困難。紅外測溫槍雖然和紅外熱像儀采用相同原理，但是只能進行單點測量，觀測距離和被觀測物體的表面材質及形狀都對其測量有很大的影響，并不適用于復雜的工況。

                      ↑TESTO 紅外熱像儀配套軟件

TESTO885紅外熱像儀不僅可以在現場進行測量，通過免費提供的軟件，可以對比觀察紅外圖片及可見光圖片。只需要輕點鼠標，就可以看到圖像中任一點的溫度。同時對于不同的材質，可以輕松修改不同測點的輻射率，以獲得溫度。

此次使用TESTO 885 紅外熱像儀協同生產監測結束，現場總工對儀表的使用情況表示滿意，同時詳細了解了TESTO 885的儀器特點，認為它是作為現代化生產控制儀表。
